Legge di Henry
Il principio dei nostri degasatori sottovuoto si basa sulla legge di Henry!

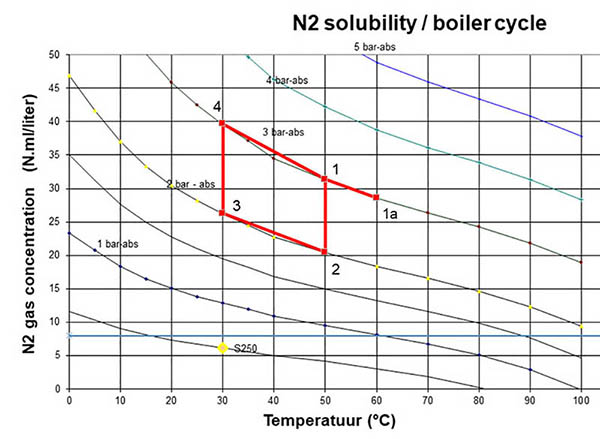

Lo stato dell'acqua (pressione e temperatura) in un degassatore a depressione può essere riportato in un grafico che illustra un impianto di riscaldamento che segue la legge di Henry. Il degassatore a depressione rimuove tutti i gas dall'impianto restituendo in continuo a quest'ultimo acqua con una concentrazione estremamente bassa di gas. Nel degassatore a depressione è presente acqua con concentrazioni minime di gas disciolti.
Come si può vedere nell'esempio della Spirotech Superior S250, una caldaia nel seminterrato opera a bassa temperatura (50-30°C). La prevalenza è di 10 metri. Dal grafico, nell'impianto raffigurato la caldaia è alimentata a 30°C e 2 bar sulla linea di ritorno (4), e 50°C e 2 bar in mandata (1), con picco a 60°C (1a). Solitamente, questo è il punto nel quale i gas vengono rilasciati.
Dopo il punto 1 l'acqua nell'impianto scorre verso l'alto (verso il basso nel grafico poiché la pressione è ridotta) verso l'utenza consumatrice di energia dell'ultimo piano (ad es. radiatore, riscaldamento a pavimento) a 50°C e 1 bar (2). Qui l'acqua dell'impianto è a 30°C mentre la pressione è di 1 bar (3). L'acqua rifluisce quindi verso la parte inferiore dell'edificio, aumentando la pressione durante il ritorno in caldaia a 30°C e 2 bar.
Tutti questi punti hanno ben determinate concentrazioni massime di gas disciolti. Possiamo usare questi dati per prevedere il punto migliore possibile per la rimozione dei gas, in particolare poiché il punto con la minore concentrazione di gas è quello in cui è presente la maggior parte dei gas rilasciati sotto forma di aria libera o microbolle.
Separando qui le microbolle, l'intero impianto verrà spurgato dall'aria e questo consentirà di mantenere l'effettiva concentrazione di gas al di sotto del valore massimo in ogni punto dell'impianto. Ciò significa anche che tutta l'aria nell'impianto verrà assorbita dall'acqua che è "affamata" e ciò consentirà di mantenere la sua concentrazione al di sotto di quella massima consentita per i gas.
Con un degasatore sottovuoto installato, il rilascio di gas è regolato, quindi nessun altro rilascio da altri punti del sistema.
Se torniamo al grafico che illustra l'impianto, vediamo che la concentrazione minima di gas è 20,5 Nml/l. Questo si verifica nel punto più alto dell'impianto. Tuttavia, ci possono essere più punti elevati, rendendo in tal modo impossibile prevedere quale sia il punto migliore per il rilascio dei gas.
Ad esempio, integrando un SpiroVent Superior S250 sulla linea di ritorno in caldaia dell'impianto (contrassegnato dal punto giallo), si otterrà la resituzione all'impianto di acqua con una saturazione di gas estremamente ridotta (6 Nml/l). La restituzione all'impianto di acqua in queste condizioni ridurrà la concentrazione di gas nel circuito idraulico dell'impianto ad un livello tale da assorbire tutto il gas incontrato in ogni punto dell'impianto stesso. Questo comprende le sacche d'aria nell'impianto di riscaldamento a pavimento e nella parte superiore dei radiatori. Con un SpiroVent Superior installato, l'acqua dell'impianto diventerà sottosatura, assicurando un funzionamento dell'impianto senza problemi.
